ST WHITE Super Translucent White
Zirkonblanks von Santa Barbara
für monolitische Restaurationen im Front- und Seitenzahnbereich (Kronen und Brücken)
• Farbe: Weiß
• Biegefestigkeit 1200Mpa
• Transluzenz 43%
• Natürliche Wirkung
• Leicht und haltbar
• Biokompatibel
• Geringer Wärmeleitfähigkeit
•Auch geeignet für implantatgetragene Kronen und Brücken sowie Implantatprothesen
59,90 € - 99,90 € zzgl. USt.
| Menge | Preis/Stück |
|---|---|
| 5 - 9 | 56,91 € |
| 10 - 24 | 53,91 € |
| 25 - 49 | 50,92 € |
| 50 + | 47,92 € |
Beschreibung
Santa Barbara Super Translucent White Zirconia
ist die hochfeste, hochtransluzente Monolayer-Lösung für hervorragende, natürlich aussehende
Ergebnisse. Er wird in weiß geliefert und kann je nach Bedarf eingefärbt werden, so dass eine
Vielzahl von Arbeitslösungen möglich ist. Die hohe Biegefestigkeit (1200 MPa) ermöglicht
dauerhafte und sichere Restaurationen, die für alle Verarbeitungsarten geeignet sind.
Chemische Zusammensetzung und Technische Daten
|
ZrO₂+HfO₂+Y₂O₃ |
% | ≥ 99 | Dichte vor dem Sintern ϱ | g · cm-3 | 3,15 ± 0,05 | |
| Y₂O₃ | % | 4,5 – 6,0 | Dichte nach dem Sintern ϱ | g · cm-3 | 6,09 ± 0,01 | |
| Al₂O₃ | % | < 0,15 | Linearer thermischer Ausdehnungskoeffizient α 25 – 500 °C | 10-6·K-1 | 10,5 ± 0,05 | |
| Andere oxiden | % | < 0,15 | ||||
| Biegefestigkeit nach dem Sintern | MPa | 1200 | ||||
| Lichtdurchlässigkeit | % | 43 | ||||
| Zytotoxizität | Stufe 0 | |||||
| Radioaktivität | Bq· g-1 | <0,1 | ||||
| Sintertemperatur | °C | 1500 – 1550 | ||||
| Chemische Löslichkeit nach dem Sintern | µg· cm-2 | <100 | ||||
| Gehalt an monokliner Phase der Alterung der Oberfläche | % | 15 | ||||

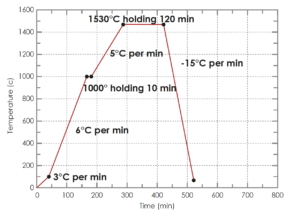

Sinterkurve
Zusätzliche Information
| Gewicht | n.a. |
|---|---|
| Größe | 98mm x 12mm, 98mm x 14mm, 98mm x 16mm, 98mm x 18mm, 98mm x 20mm |
Nur angemeldete Kunden, die dieses Produkt gekauft haben, dürfen eine Bewertung abgeben.
Bewertungen
Es gibt noch keine Bewertungen.
